双开单控、二开单控的开关接线方法图解，开关后有三个孔和四个孔

两种双开单控开关接线图，有图1、图2两种接线方法

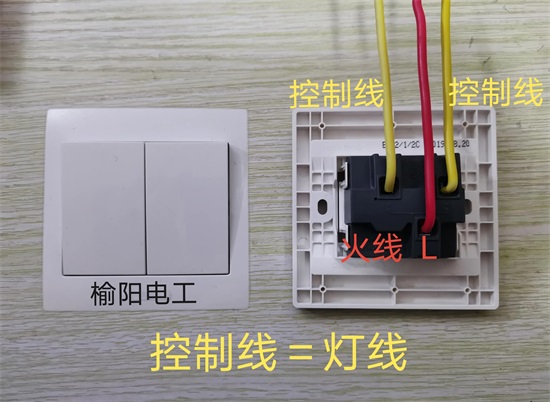

图1 开关背部有3个接线端

双开单控开关其实就相当于两个单开单控开关组合到了一起

有三个接线端的双开单控开关说明开关内部的火线已经并联，所以我们只接一根火线，不需要单独去把两个开关跳线并联，火线我们接开关的公共点L端，另外两端接分别接两盏灯的控制线就好了

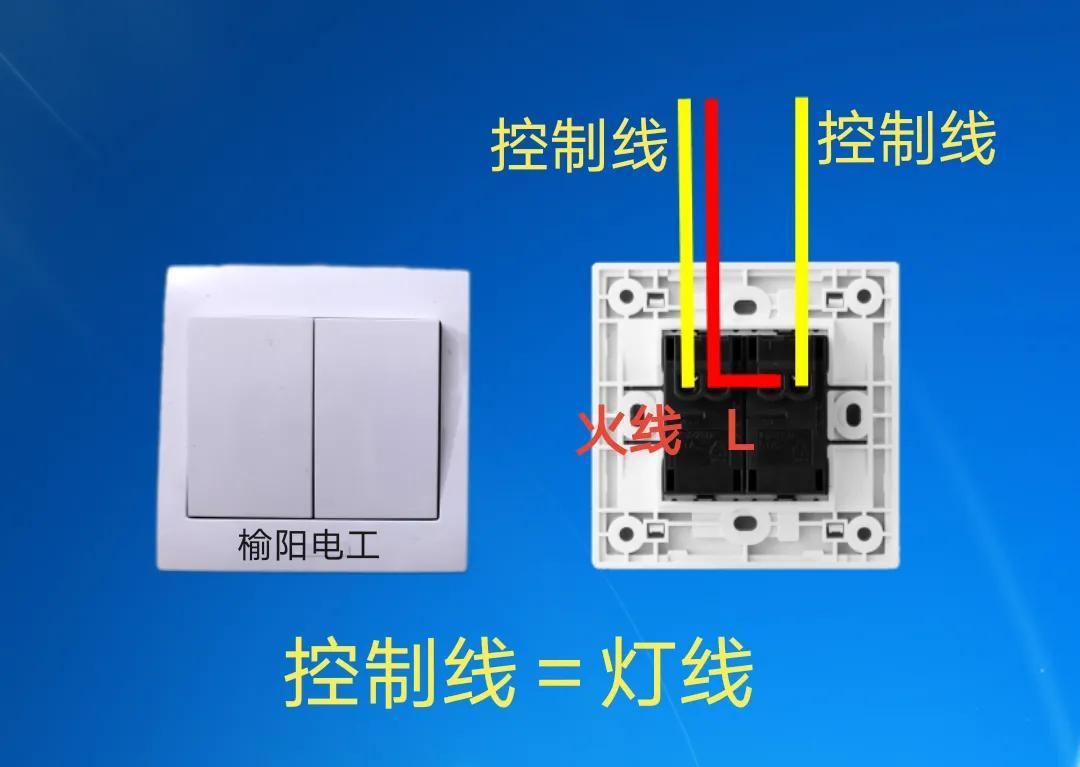

图2 开关背部有4个接线端

双开单控背部有4个接线端的说明两个单控开关内部没有联通，所以需要单独跳一根线去把两个开关的火线串通，共用一根火线

双开单控开关一般火线端口用L表示，另外两个端口为控制线端口，也就是灯线，分别用L1表示

四个孔左右两边各为一个单开单控开关，火线分别并联两个开关的其中一个接线端就可以，两根灯线分别接另外两端

双开单控开关的背部一般会有3～4个接线端，双开双控开关背部会有6个接线端

大家在接线之前一定要先拉闸断电，再用验电笔去测量确认是否已经断电，在确保安全的情况下去接线！

感谢大家的支持，我会陆续分享单开双控，单开多控，双开双控，三开单控，三开双控，四开单控，四开双控的接线图，欢迎大家点赞关注，谢谢大家！
