图解：止水钢板原材验收、节点做法要点

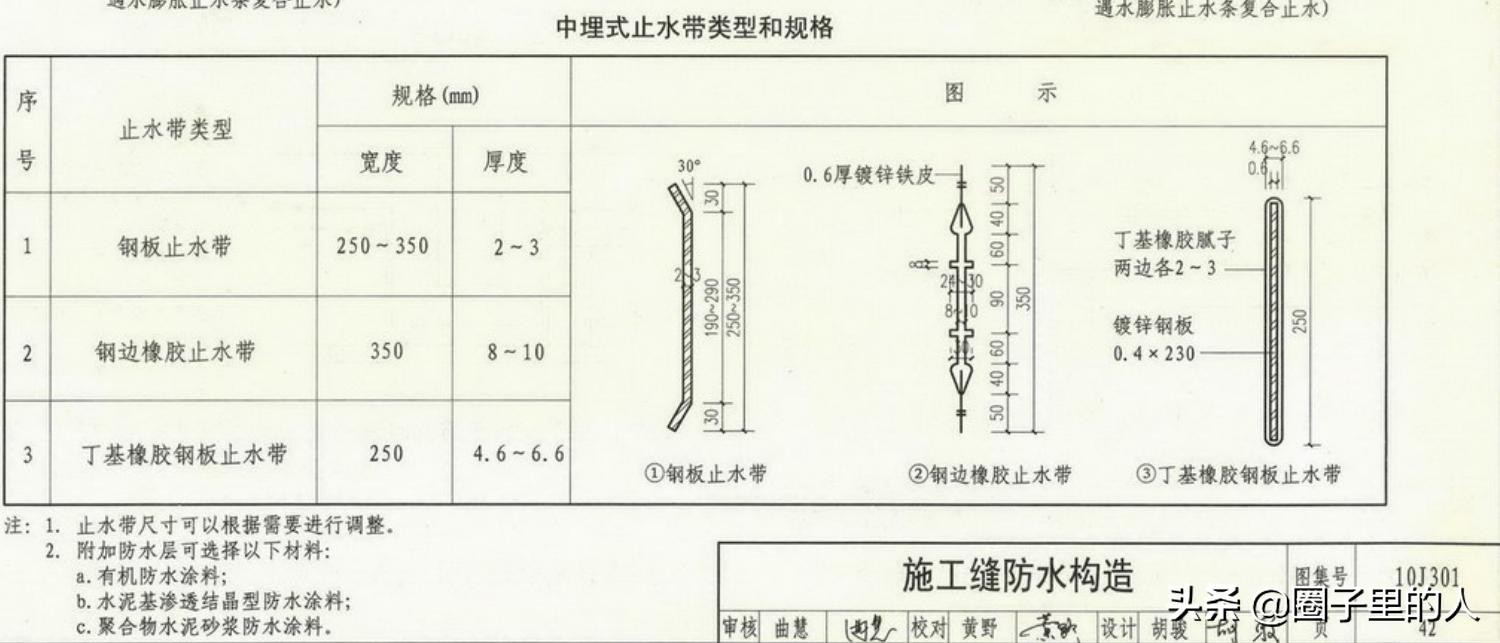

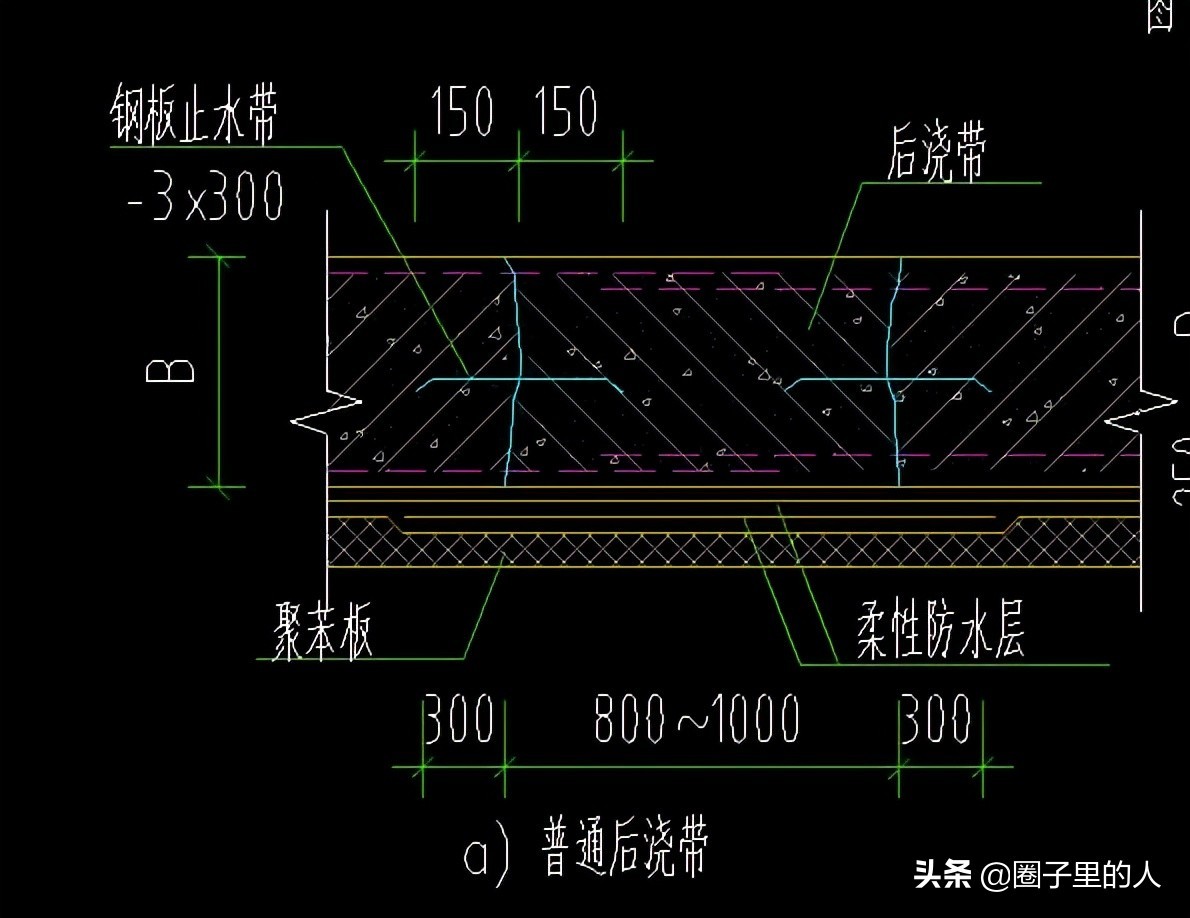

止水钢板的原理为：

新旧混凝土接缝位置称为施工缝，此属于防水混凝土防水的薄弱环节，增加止水钢板后，水沿着新旧混凝土接茬位置的缝隙渗透时碰见止水钢板即无法再往里渗，止水钢板起到了切断水渗透路径的作用。及时沿着止水钢板与混凝土之间的缝隙渗透，止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。

止水钢板原材验收：

外观质量：

1、钢带表面不允许有气泡、结疤、裂纹、折叠、夹杂和压人氧化铁皮,钢带不允许有分层。轻微的红氧化铁皮允许存在,允许有深度或高度不超过厚度公差之半的凹坑、凸起、划痕、麻点等局部缺陷,其深度或高度从实际尺寸算起。

2、不切边钢带边缘不允许有缺口、边部裂纹,允许有深度不大于宽度公差之半的其他边部缺陷,且应保证钢带最小宽度。

3、切边钢带边缘允许有不大于0.50 mm的飞刺。/4、钢带局部缺陷允许清理,但清理后应保证钢带的最小厚度和宽度。清理处应平滑、无棱角。

尺寸：

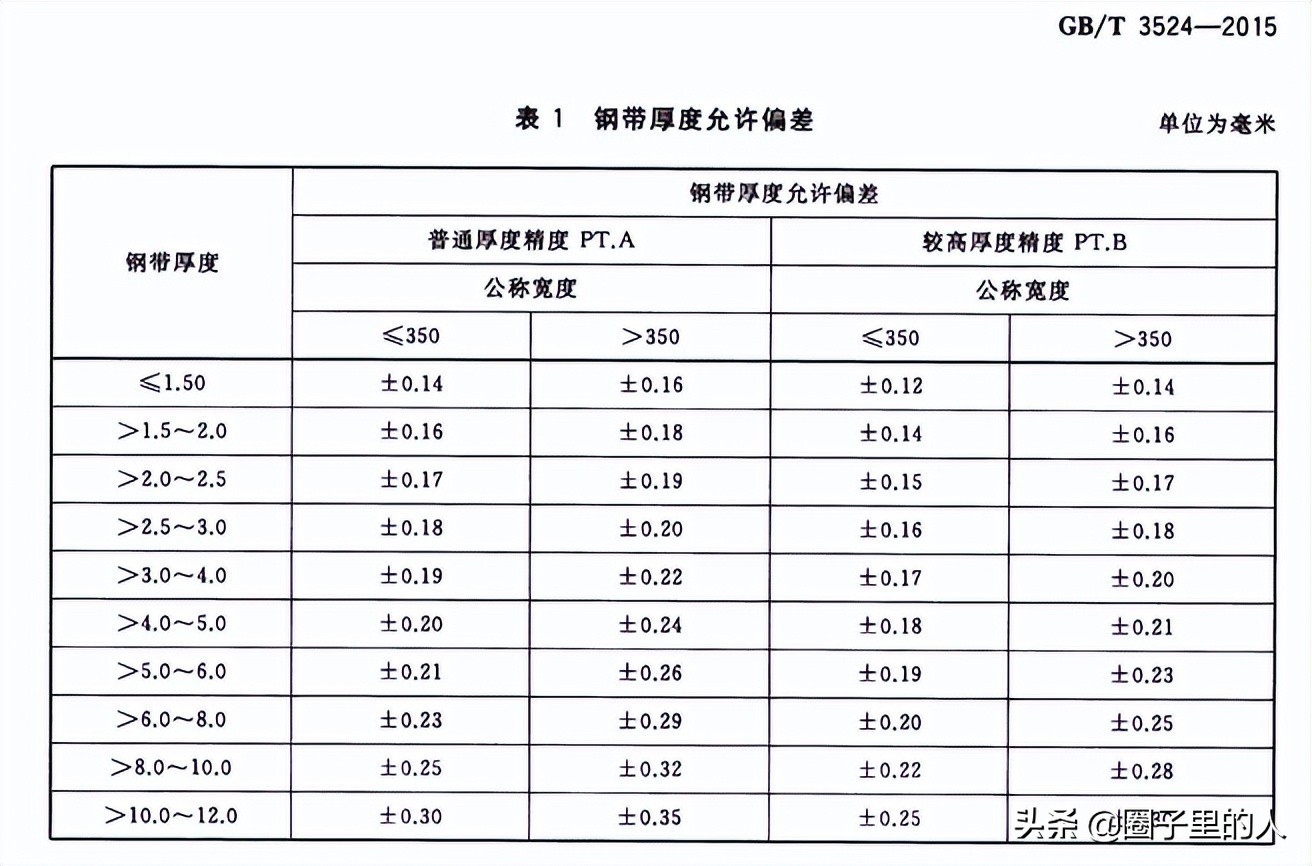

1、止水钢板厚度尺寸及允许偏差应符合表1的规定：

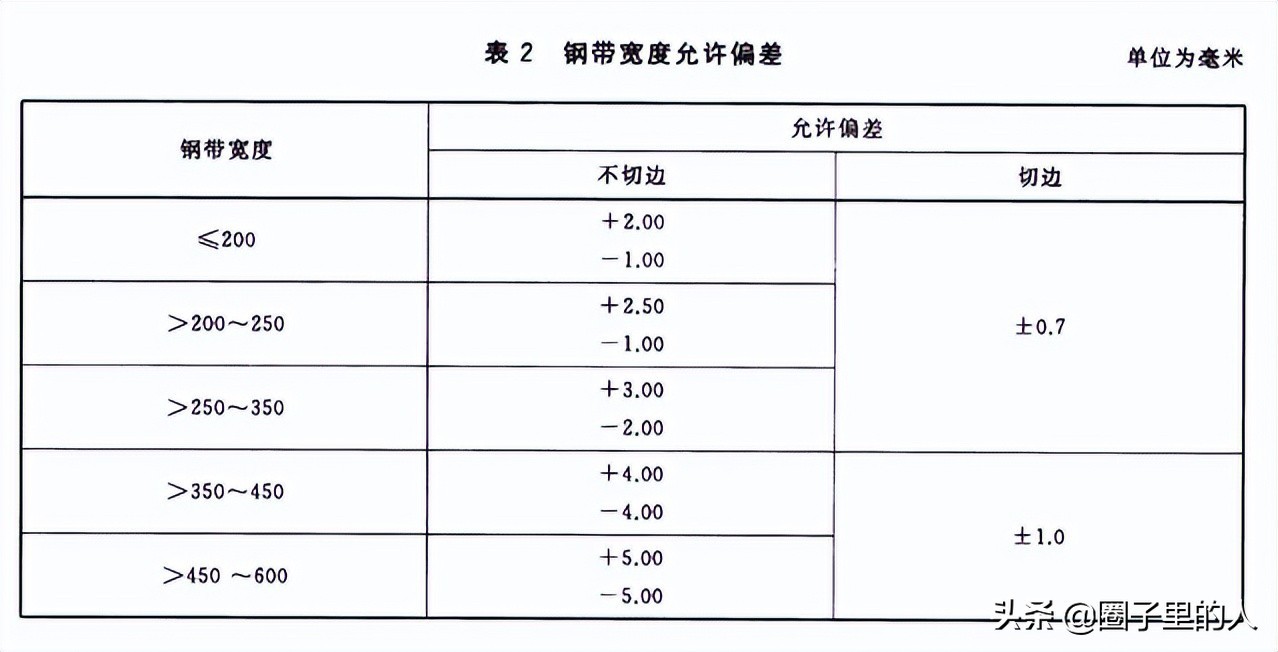

2、止水钢板宽度尺寸及允许偏差应符合表2的规定：

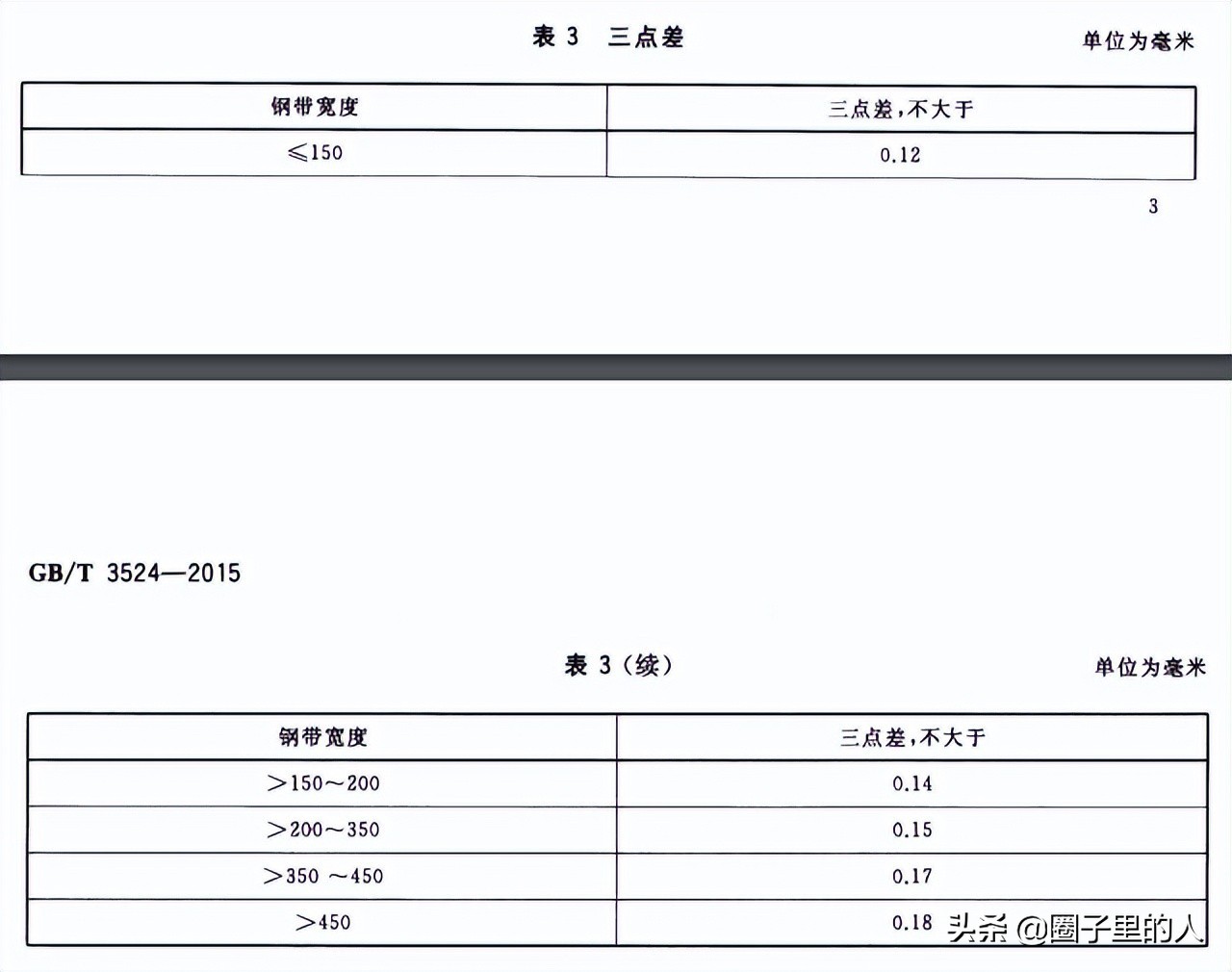

3、止水钢板的厚度应均匀，在同一截面的中间与两边部分测量三点厚度，其最大差值（三点差）应符合表3的规定：

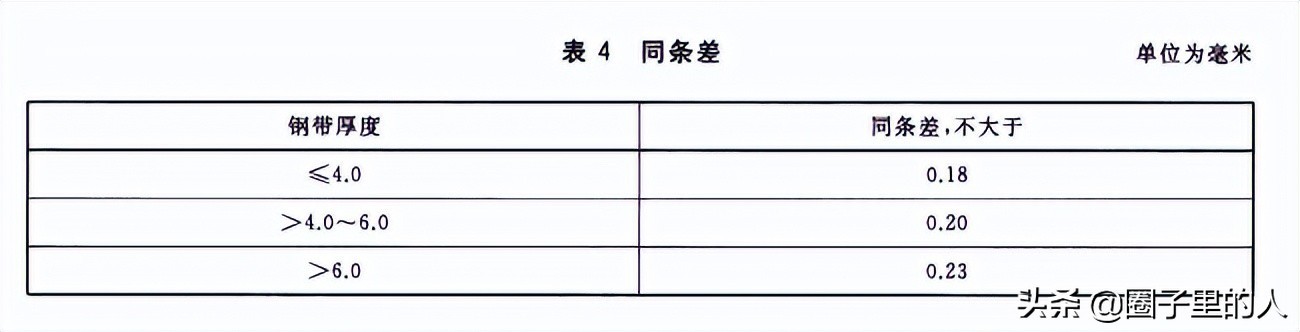

4、钢带轧制方向的厚度应均匀，在同一条直线任意测定三点，其最大差值（同跳差）应符合表4的规定：

节点做法：

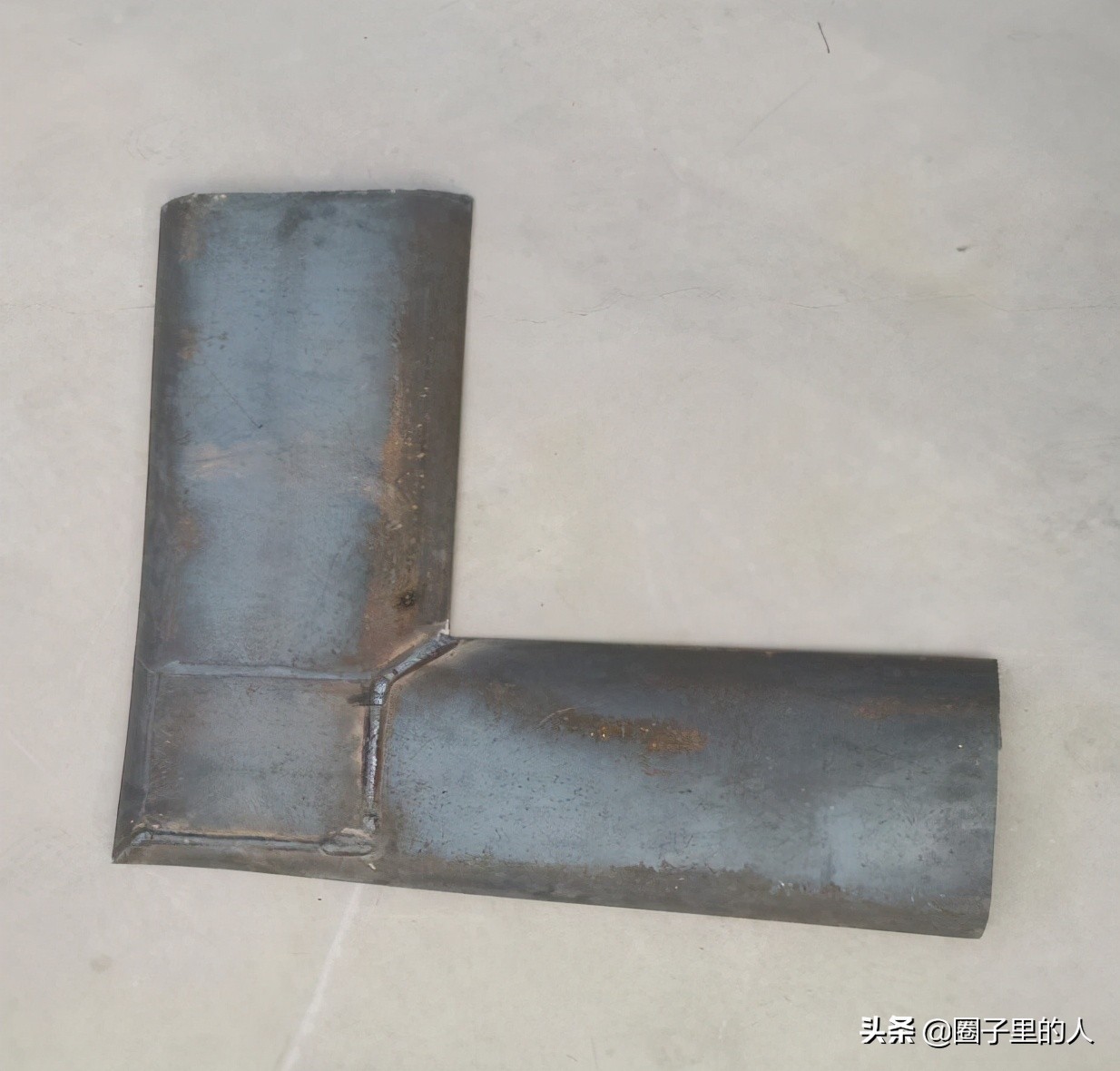

1、水平直角节点做法：

迎水面

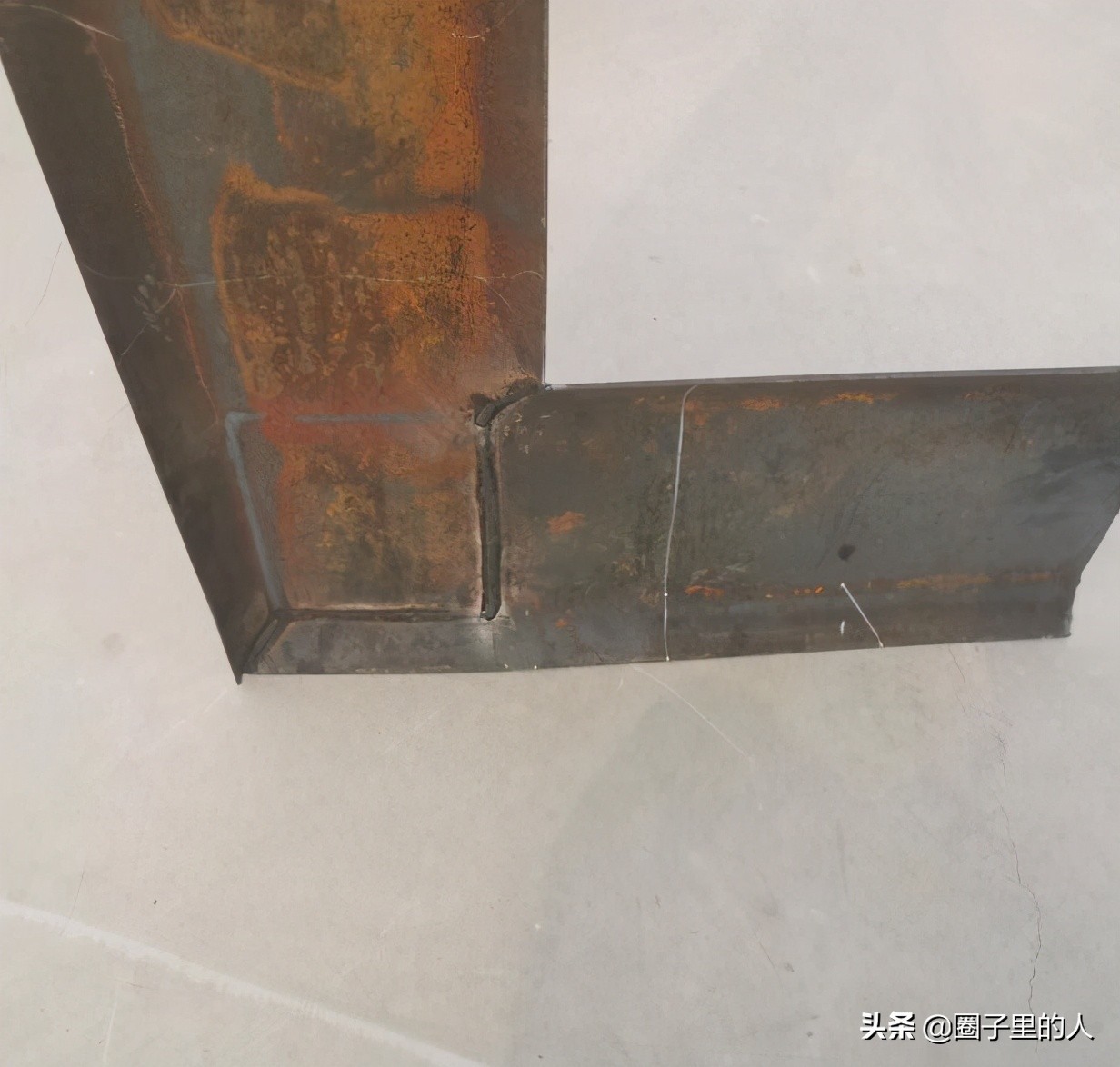

背水面

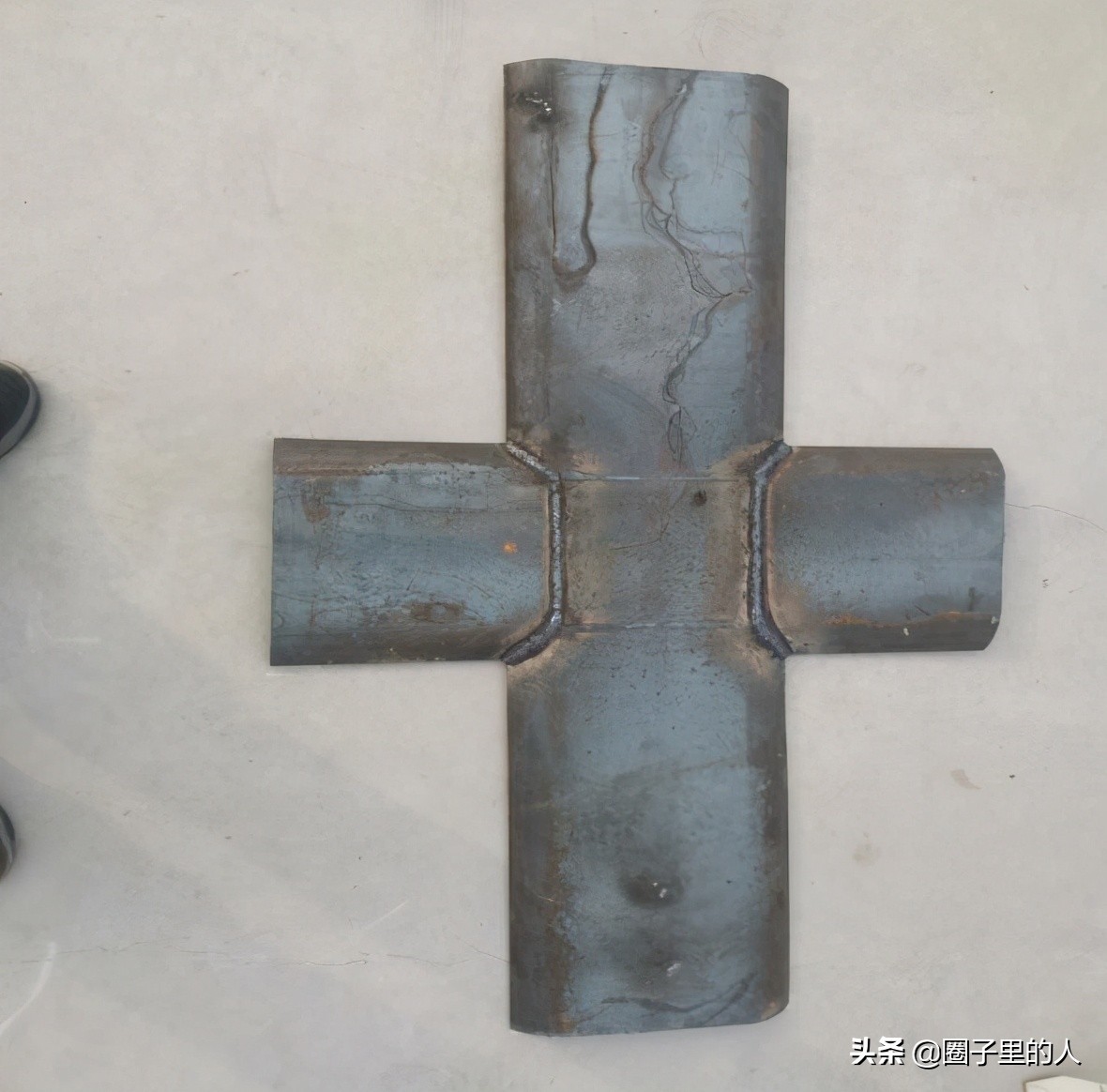

2、十字接头节点做法：

迎水面

背水面

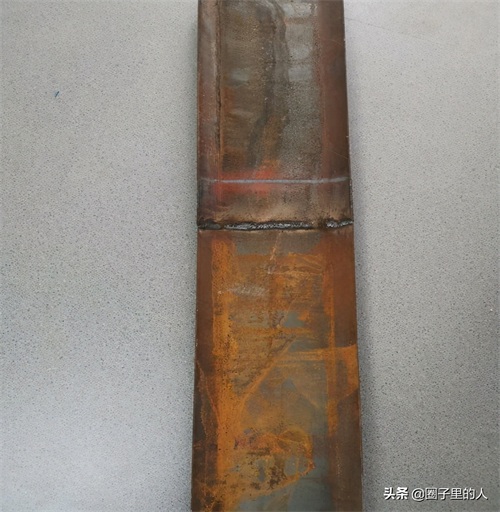

3、对接节点做法：

迎水面

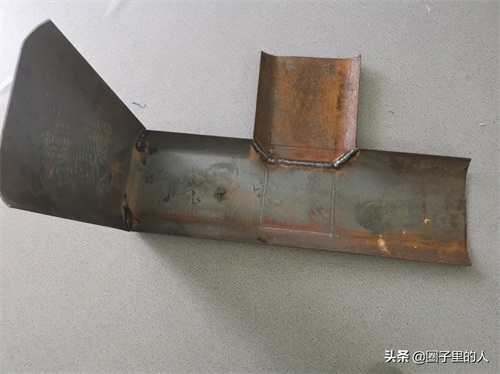

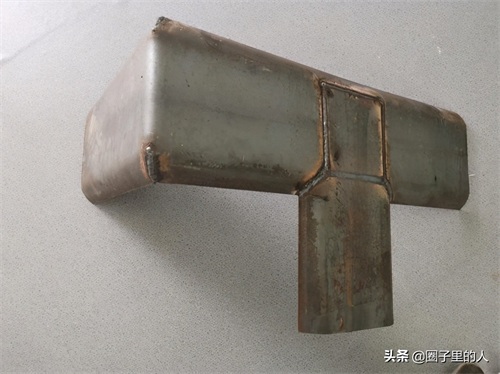

4、丁字接头节点做法：

迎水面

背水面

5、竖向直角节点做法：

迎水面

6、止水钢板遇柱子箍筋的做法：

施工要点：

1、应尽力保证止水钢板在墙体中心线上；

2、两块钢板之间的焊接要饱满且为双面焊，钢板搭接不小于20mm；

3、墙体转角处的处理，一、整块钢板弯折；二、丁字型焊接；三、7字型焊接。

4、止水钢板的支撑焊接，可以用小钢筋点焊在主筋上；

5、止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上。

6、止水钢板的“开口”朝迎水面。
