七氟丙烷灭火系统部件介绍（七氟丙烷灭火设备动作程序图）

柜式七氟丙烷气体灭火装置又称无管网七氟丙烷装置，是一种预置的以全淹没方式灭火、独立成套、可移动的灭火设备。具有安装轻巧方便、外形美观、灭火剂无管网损失、灭火效能高、速度快等特点。火灾发生时，本装置可直接向保护区内自动喷洒药剂，方便快捷，一个保护区设立一套系统，几台装置连用可以保护较大区域。

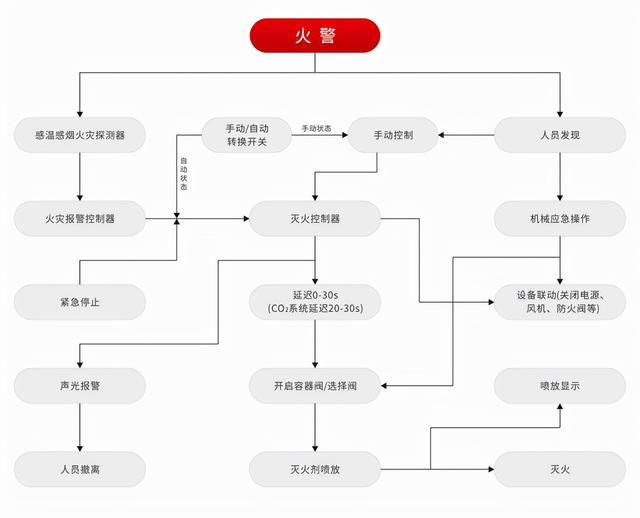

七氟丙烷灭火设备动作程序图

说明

1、七氟丙烷气体灭火系统设有自动控制、手动控制和机械应急操作三种方式;

2、对于无管网(柜式)预制灭火系统，《气体灭火系统设计规范》GB50370-2005仅要求设自动控制和手动控制两种启动方式。

3、当防护区内有人工作时，应将设在防护区门外的“自动/手动转换开关”切换到手动控制状态。如有火警发生，控制器只发出报警信号，不输出动作指令，值班人员确认火警后按下控制器面板上或防护区门外的紧急启动按钮实施灭火。人员离开时，应将转换开关恢复为自动控制状态。在自动控制状态下，仍可优先实施系统手动控制。

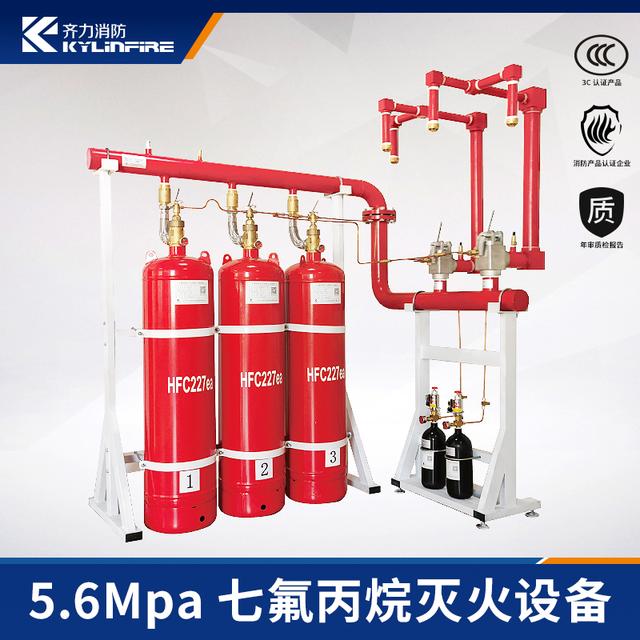

七氟丙烷灭火设备

4、采用自动控制方式时，为确保防护区内人员安全撤离，应设置不大于30s的灭火剂喷放延迟，对于平时无人工作的防护区，则可设置为无延迟的灭火剂喷放。

5、紧急停止:当系统发出火灾警报，在延迟时间内确认未发生火情，或虽有火情但已被扑灭，不需要启动灭火系统进行灭火时，可按下手动控制盒内或火灾自动报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出，终止系统灭火程序。

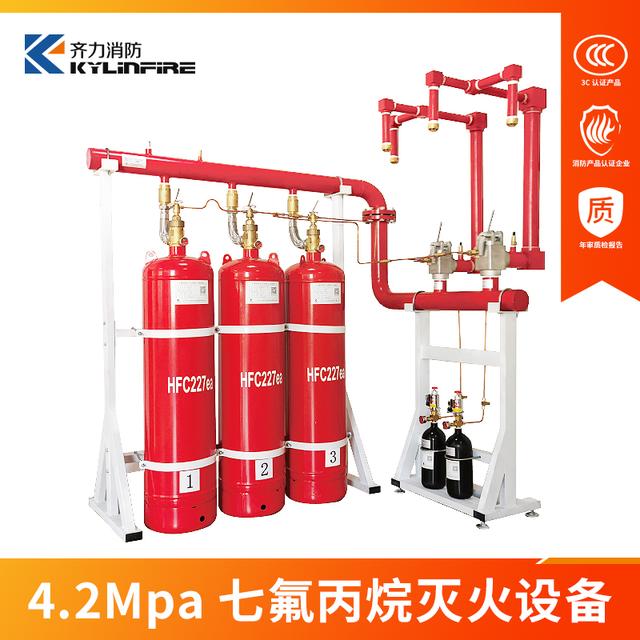

七氟丙烷灭火设备

6、本图手动控制实际，上是指当现场人员按下紧急启动按钮后，仍需通过电气方式才能启动系统的控制方式。
